Tutorial - Troca dos discos de Embreagem
« Online: Fevereiro 27, 2009, 06:49:22 pm »
Tutorial - Discos de Embreagem

Defeitos mais Comuns

Alavanca da embreagem muito dura
A embreagem nao desacopla ou a moto trepida com a embreagem desacoplada
A embreagem patina
Dificuldade na troca de marcha
as marchas escapam

Lista de peças

junta da tampa lateral direita do motor
Discos de Embragem
separadores (opcional)
Jogo de molas
2 litros de óleo
Filtro de óleo

Ferramentas Adequadas:
paquimetro (opicional)
jogo de chaves T 8,10 e 12mm
alicate universal ou de bico
chaves fixas 10,12 e 13
martelo de borraha
vazilhas para drenar o óleo
lixa finas (opicional)
estilete
furadeira
disco de arame de aço

Mãos a obra ieba

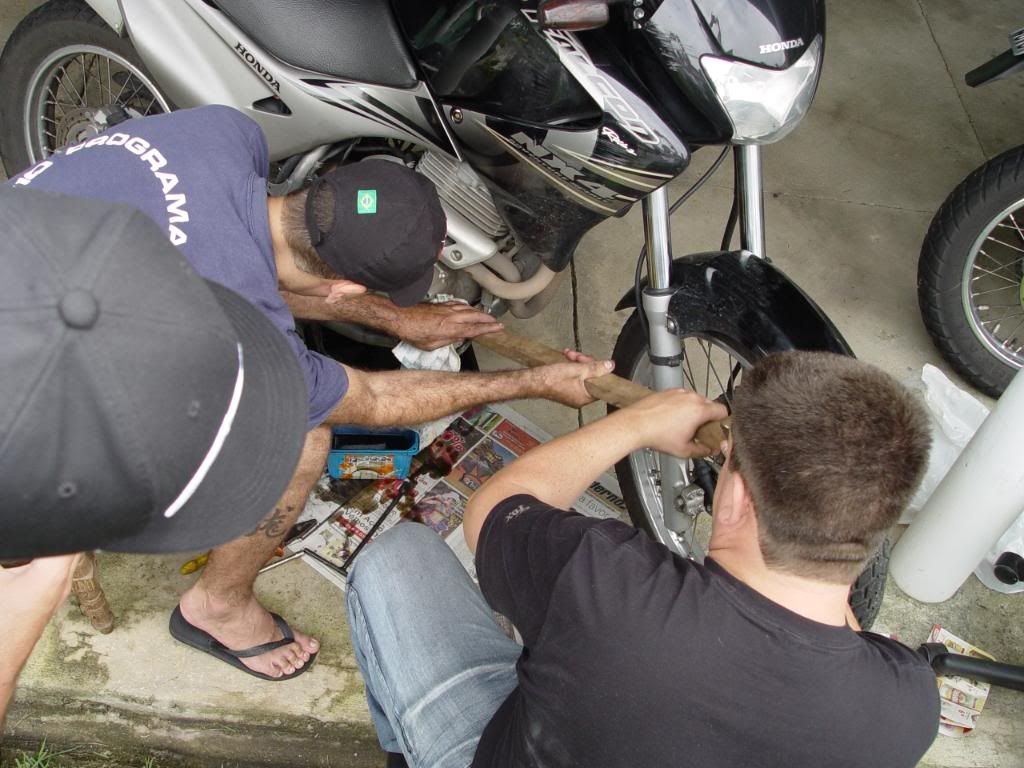

Drenar o oleo do motor:
soltar a tampa/vareta medidora do óleo

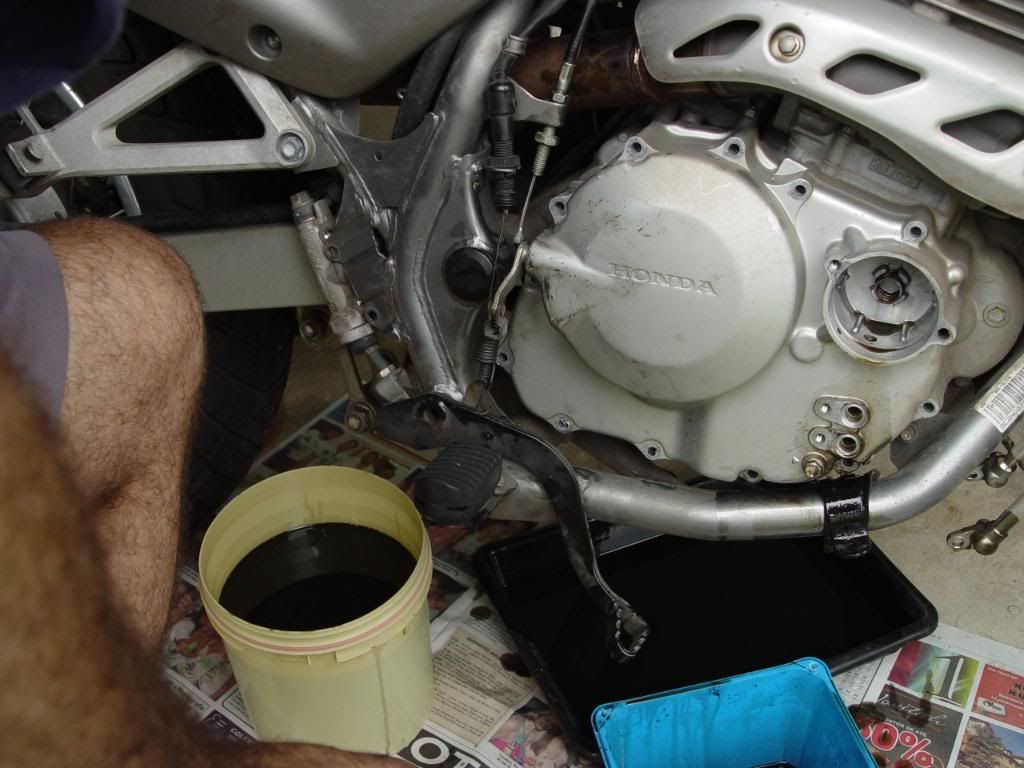

posicionar a vazilha embaixo do motor
soltar o parafuso/dreno do oleo do motor

retire a tampa do filtro de óleo

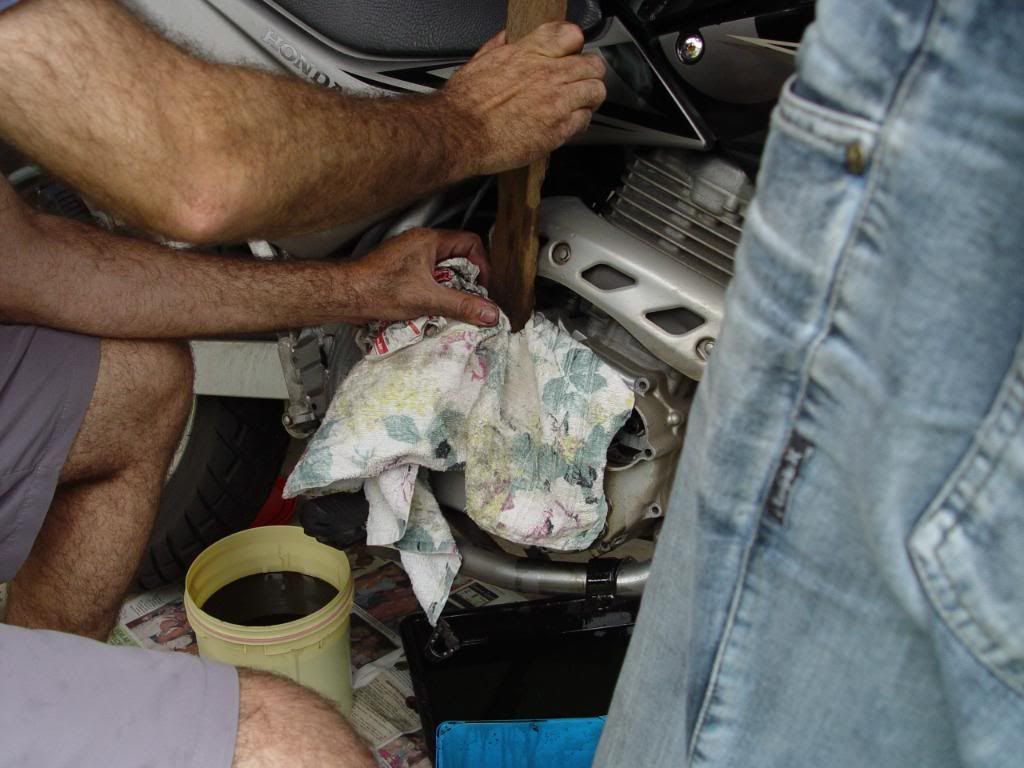

remova o dreno do oleo do outro lado do motor para esgotar totalmente óleo do motor
próximo passo liberar acesso a tampa lateral e soltar os tubos de óleo

solte o cilindro do freio traseiro

soltar as molas do pedal de embreagem

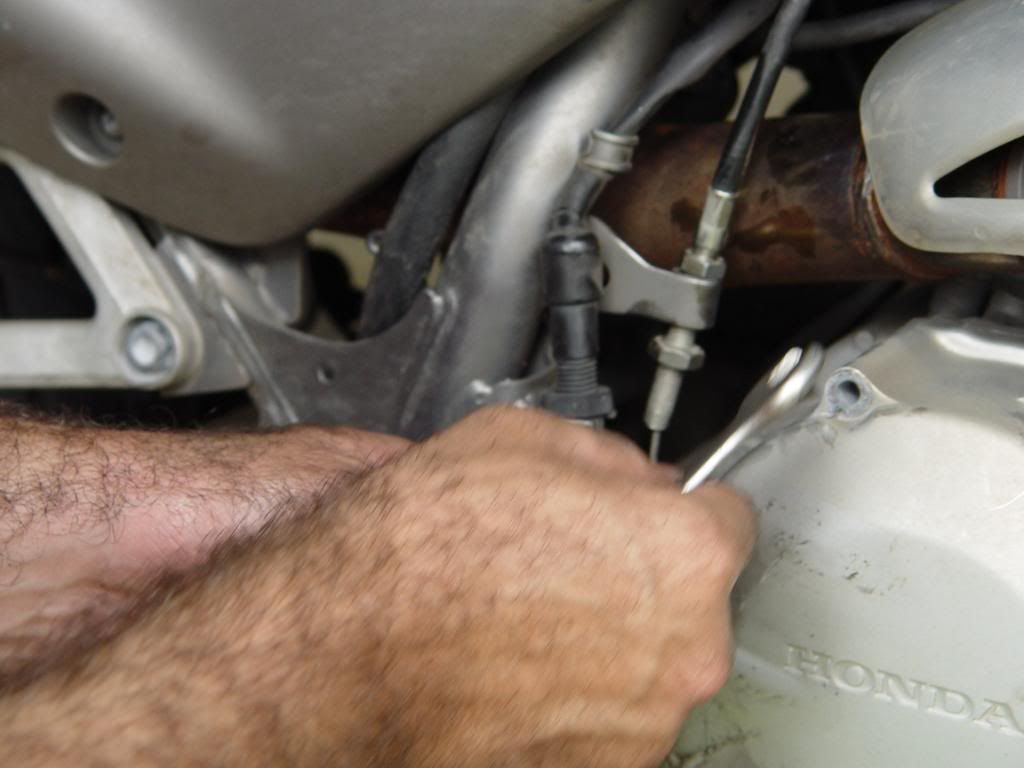

soltar o cabo de embreagem (soltar as porcas para que consiga soltar o cabo da alavanca de embreagem



Proximo passo

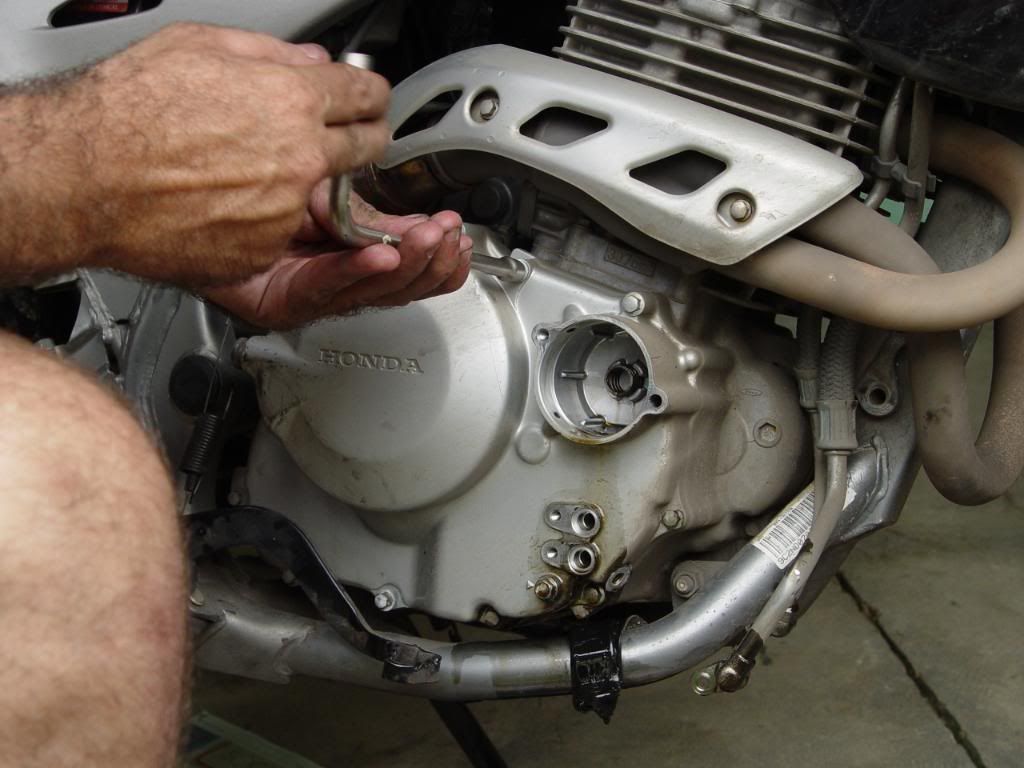

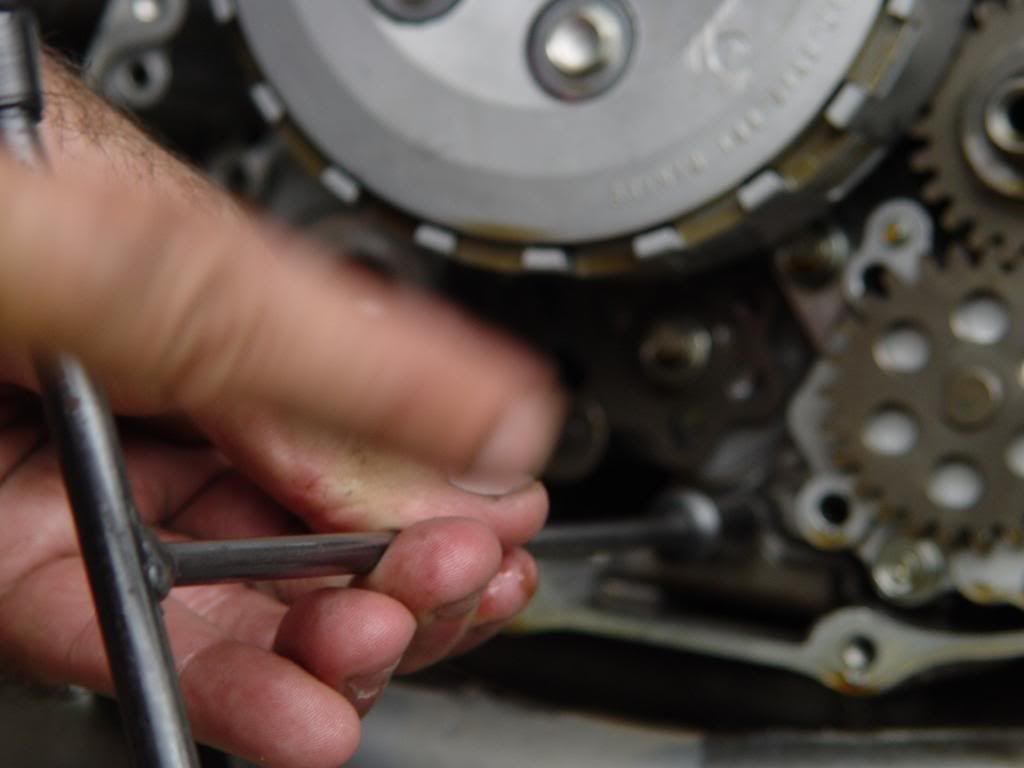

soltar todos os parafusos da tampa lateral direita do motor


retire todos os parafusos

hora de remover a tampa, pode ser que tenha dificuldade, neste momento a ferramenta adequada é um martelo de borracha, porem pode se se usar uma "toco" de madeira apoiado sobre a mesma e dando alguma batidas de leve com um martelo no toco pra que a tampa se solte
Importante: a tampa sai no sentido axial, ou seja no sentido dos parafusos, pois temos 2 pinos guia, então bata devagar e com paciencia que a tampa se soltará

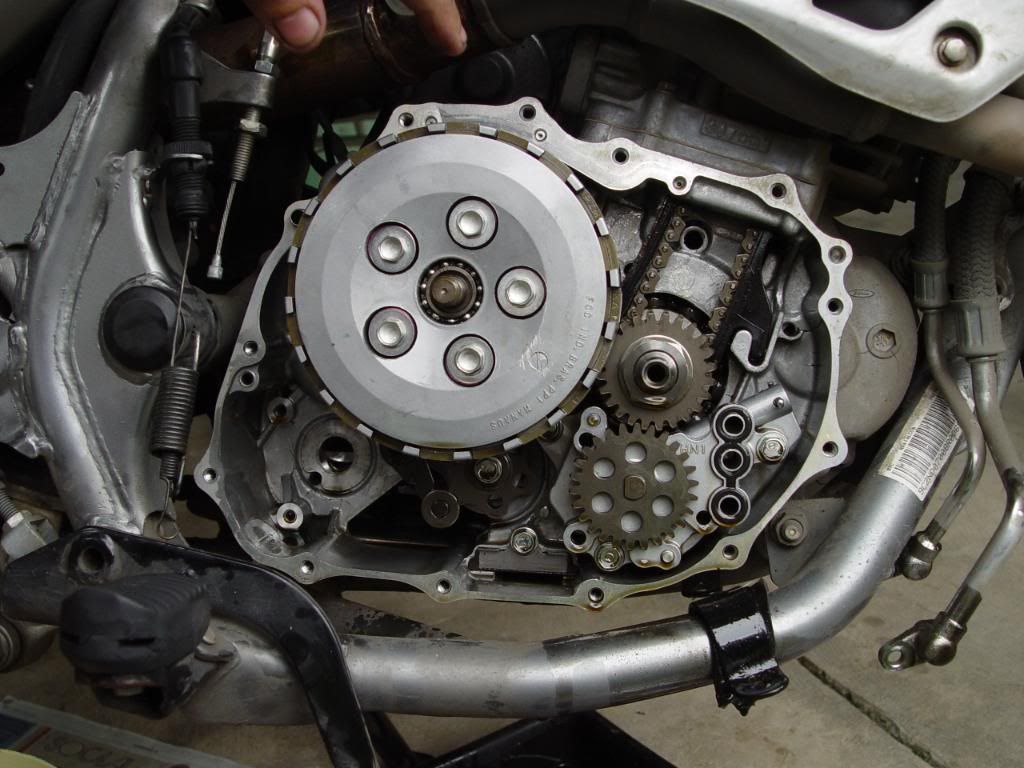

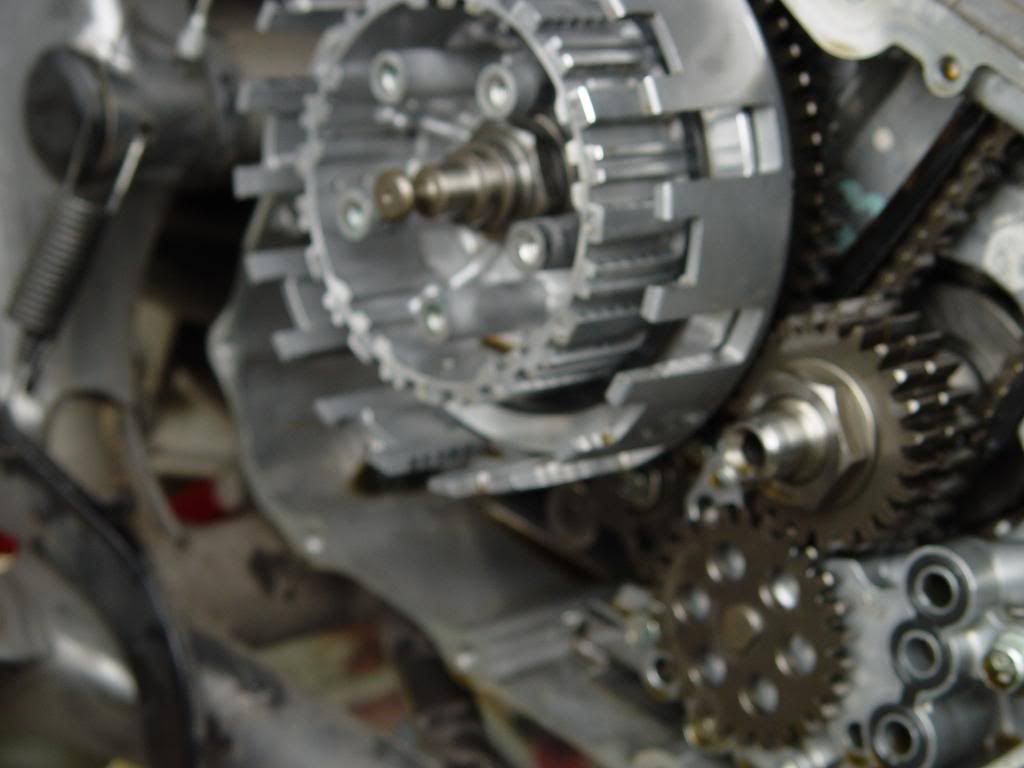

Ufa tampa removida

agora que começa a brincadeira  rit50

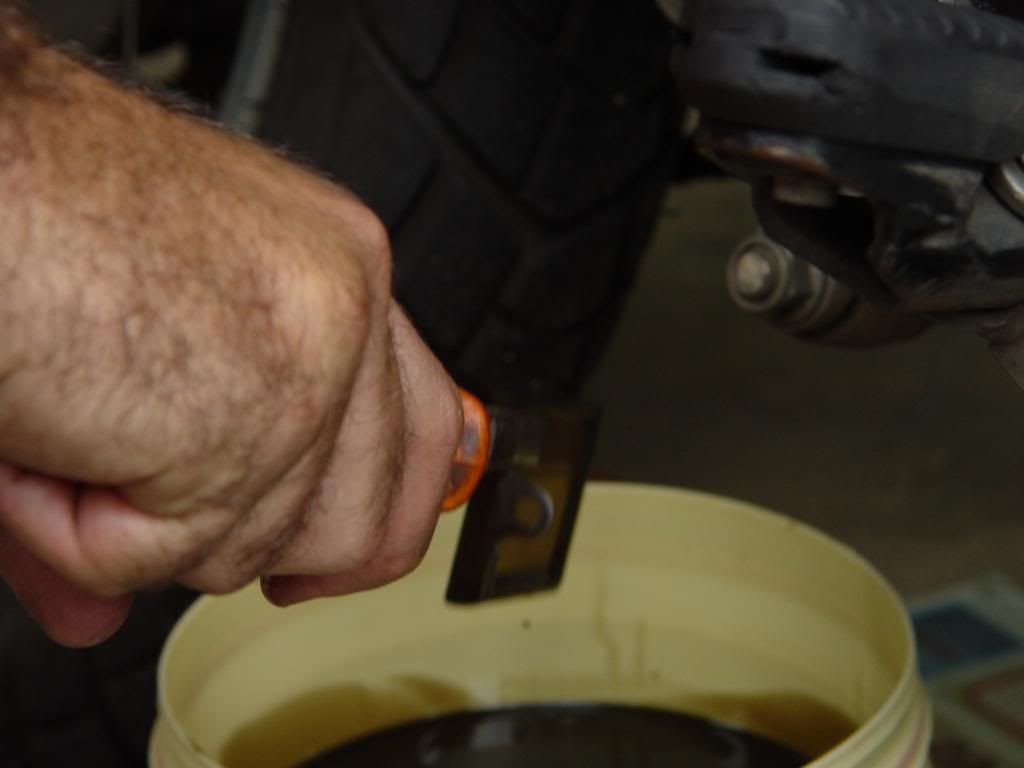

antes de começa a desmontar os disco, aproveitem para limpar o filtro de particulas interno do motor

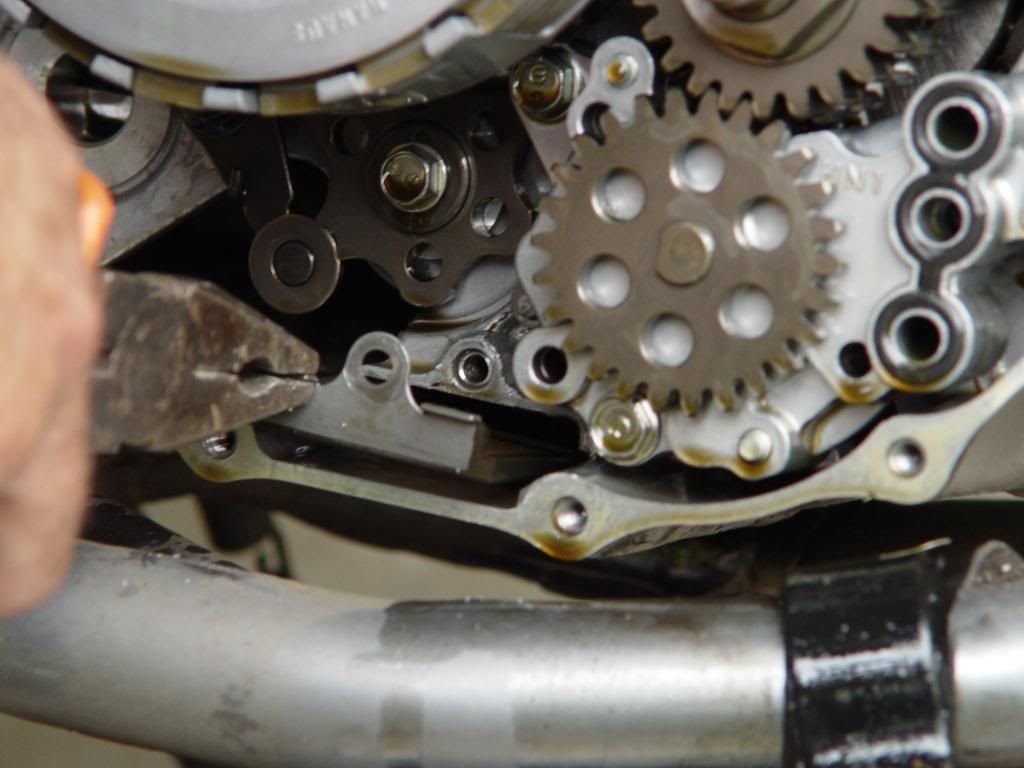

com o auxilio de um alicate remova e lave com oleo, atenção solte o parafuso com firmeza, pois ele esta bem apertado



monte de volta e aperte bem o parafuso

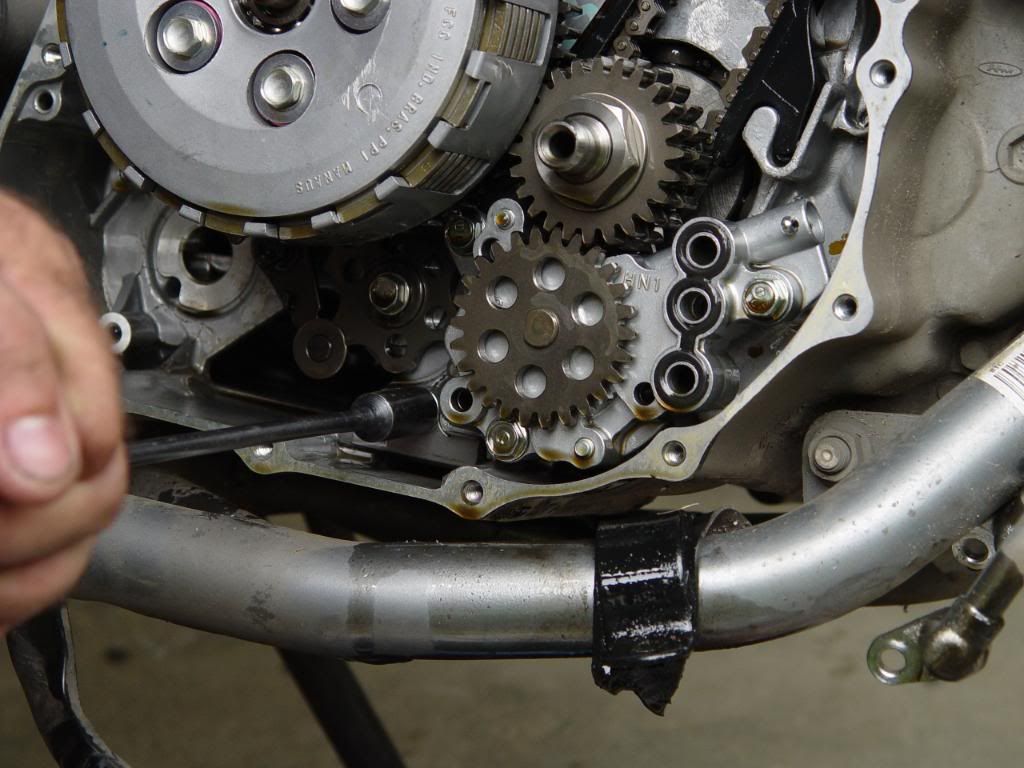

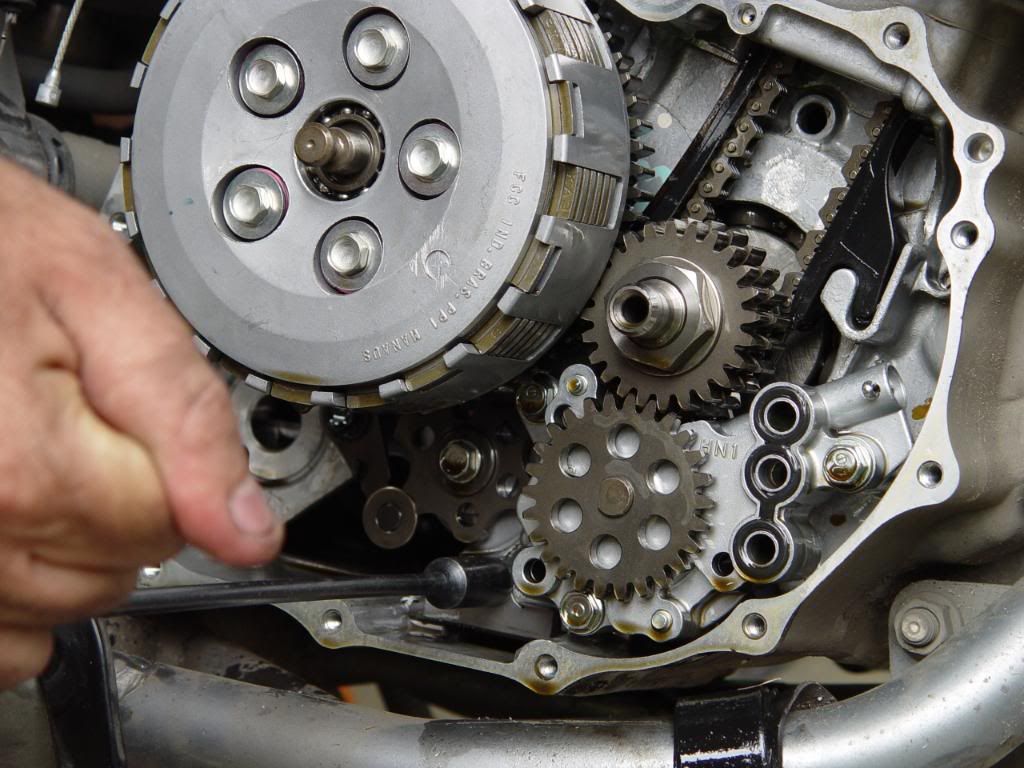

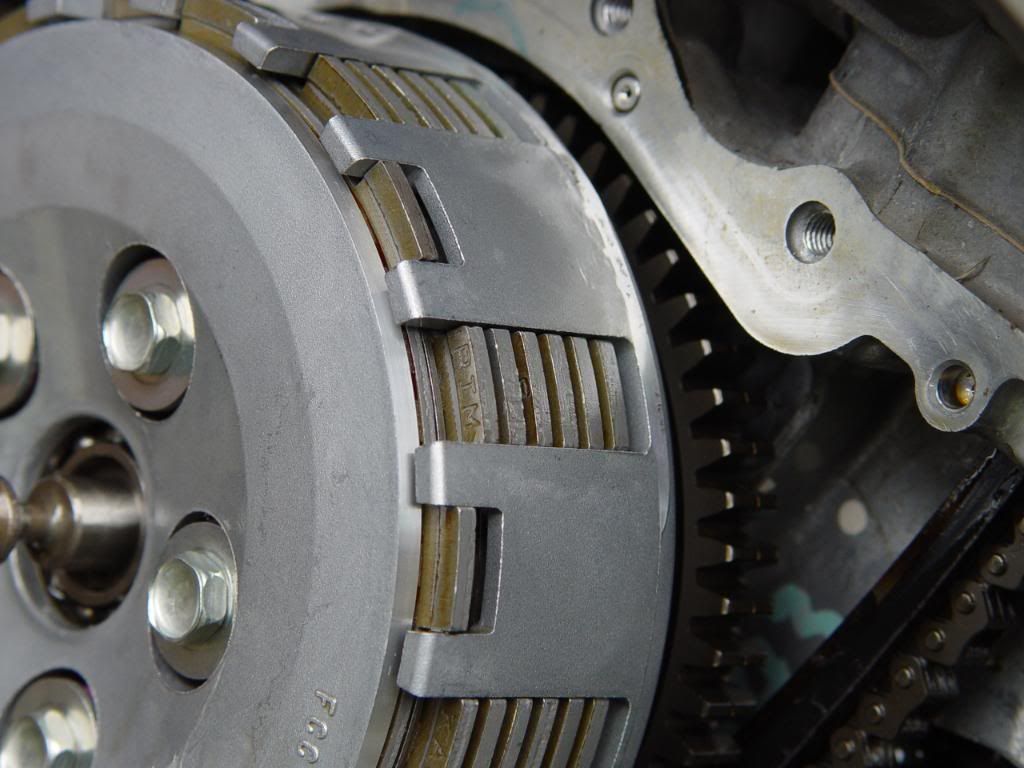

antes de tudo, observe a montagem dos discos, note qe apenas 01 fica em posição diferente dos demais

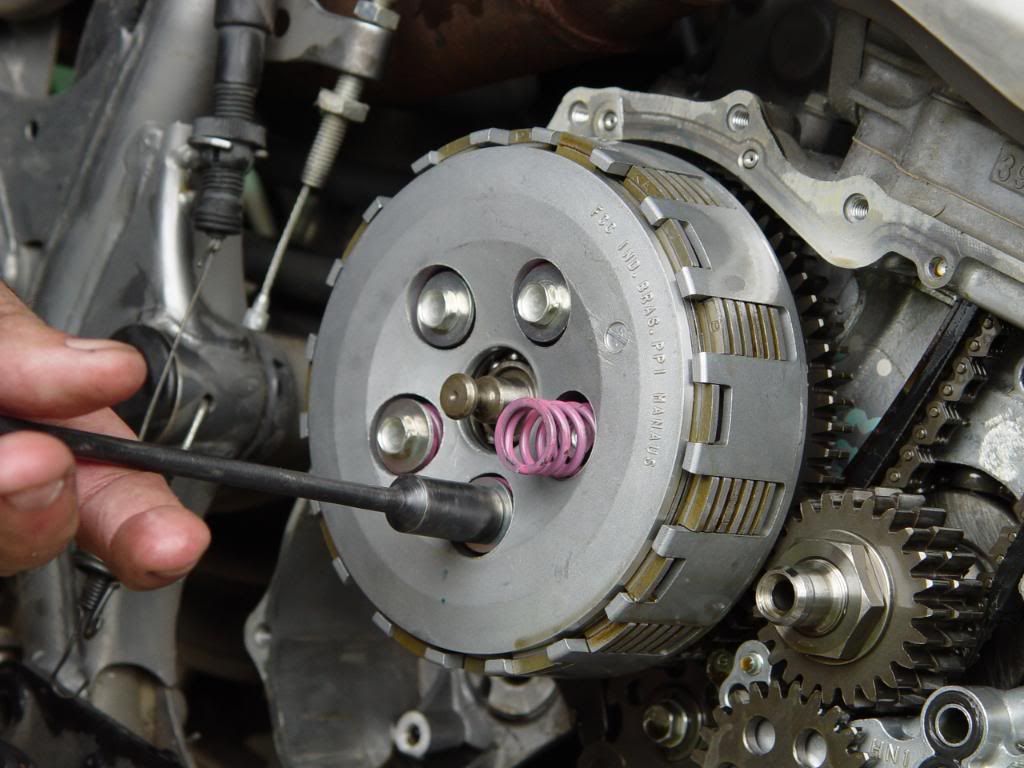

soltando as molas

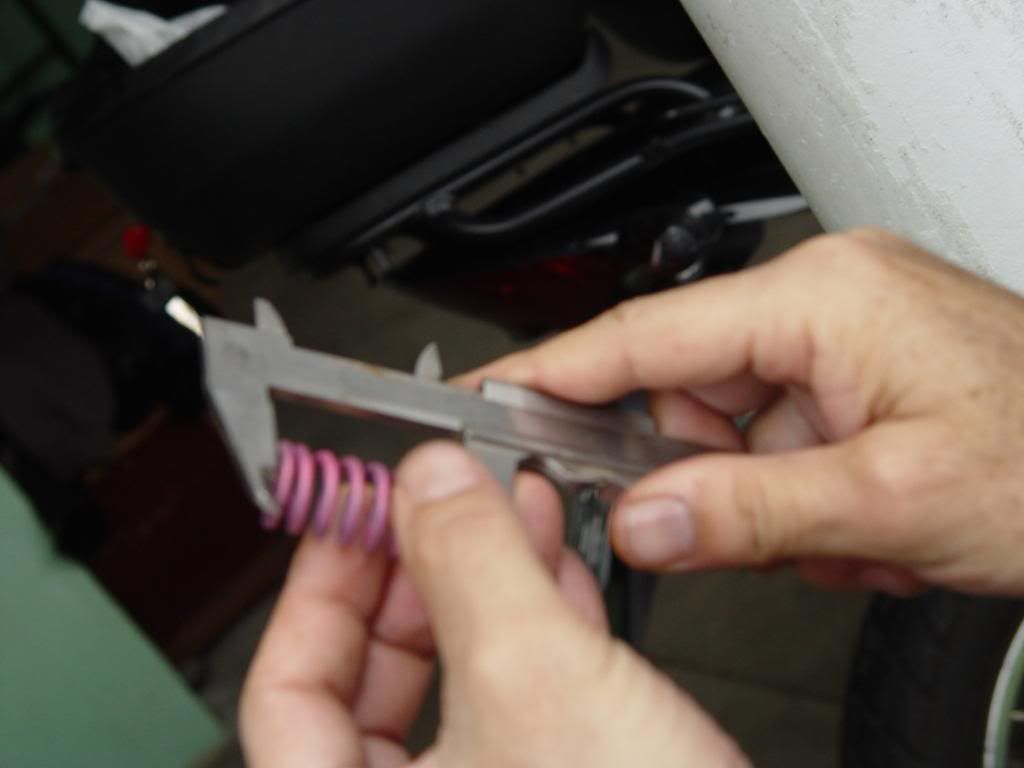

com o auxilo de um paquimetro, poderá medir o desgaste das molas

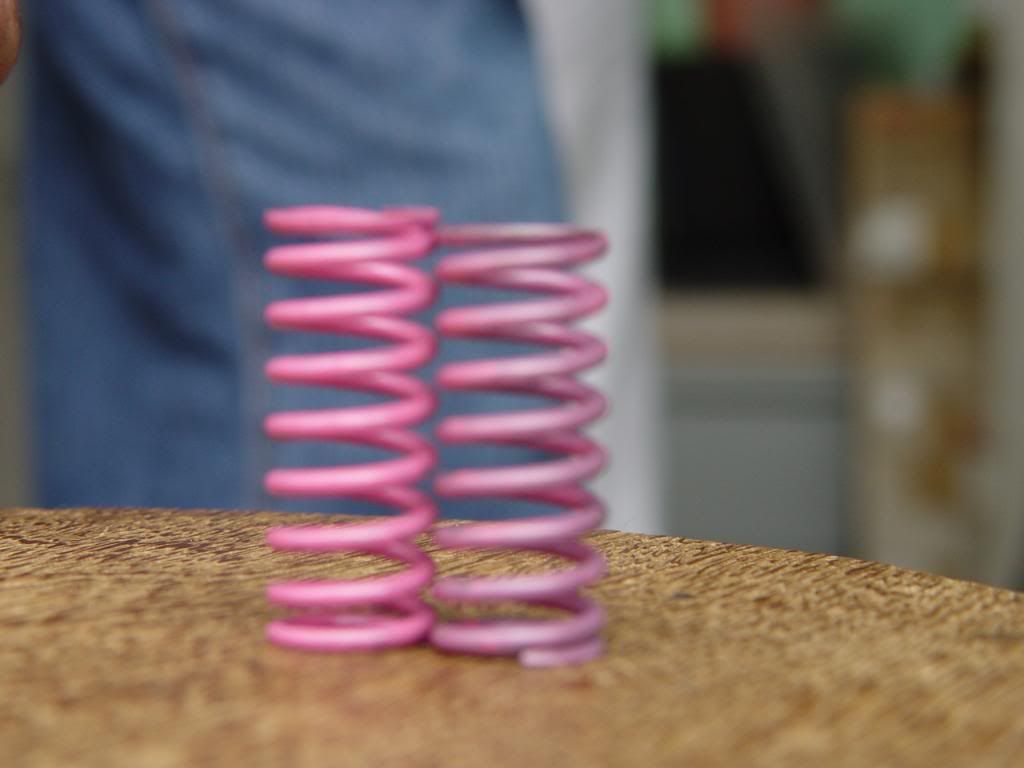

veja a comparação com uma mola nova, a medida limite de uso da mola, 44,7mm menos que isso, a mola ja esta com sua vida util comprometida, um jogo de molas custa original custa muito pouco

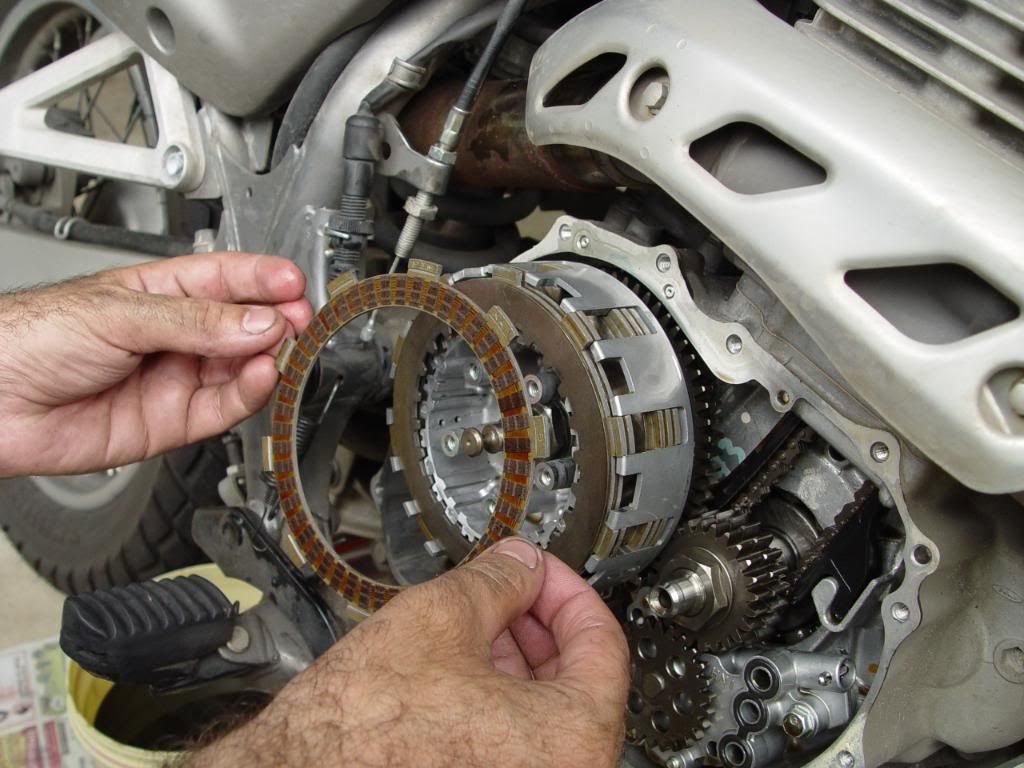

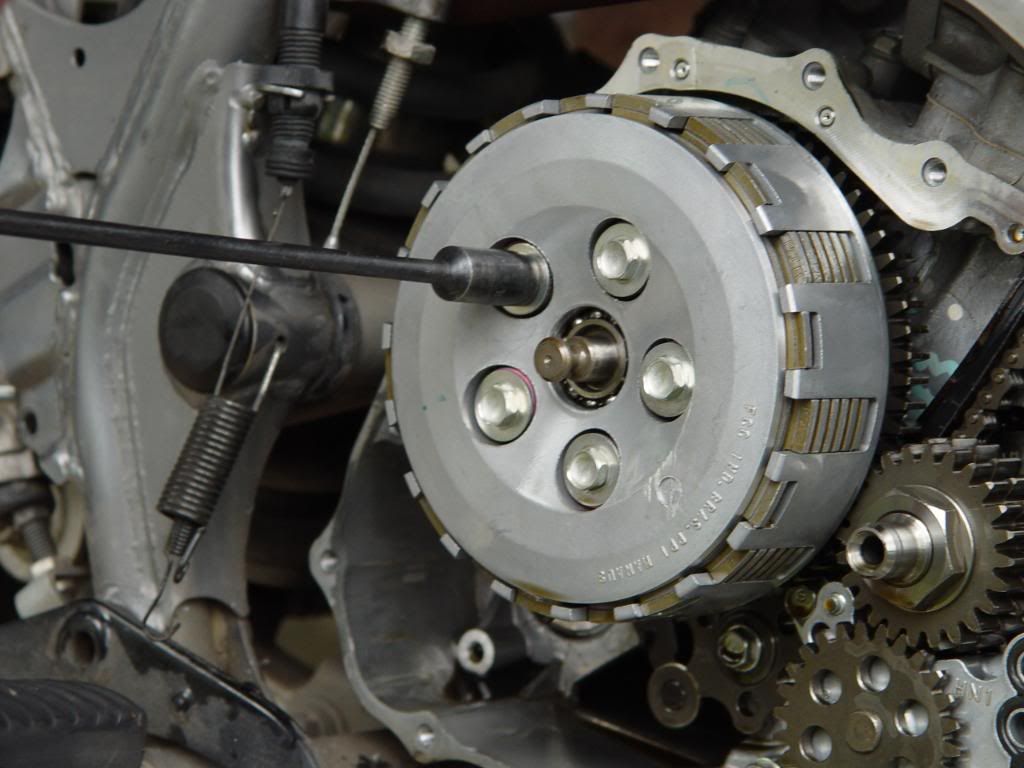

remova o platô da embreagem e os discos e os espacadores metalicos

ao retirar, acondicone na mesma posição de montagem

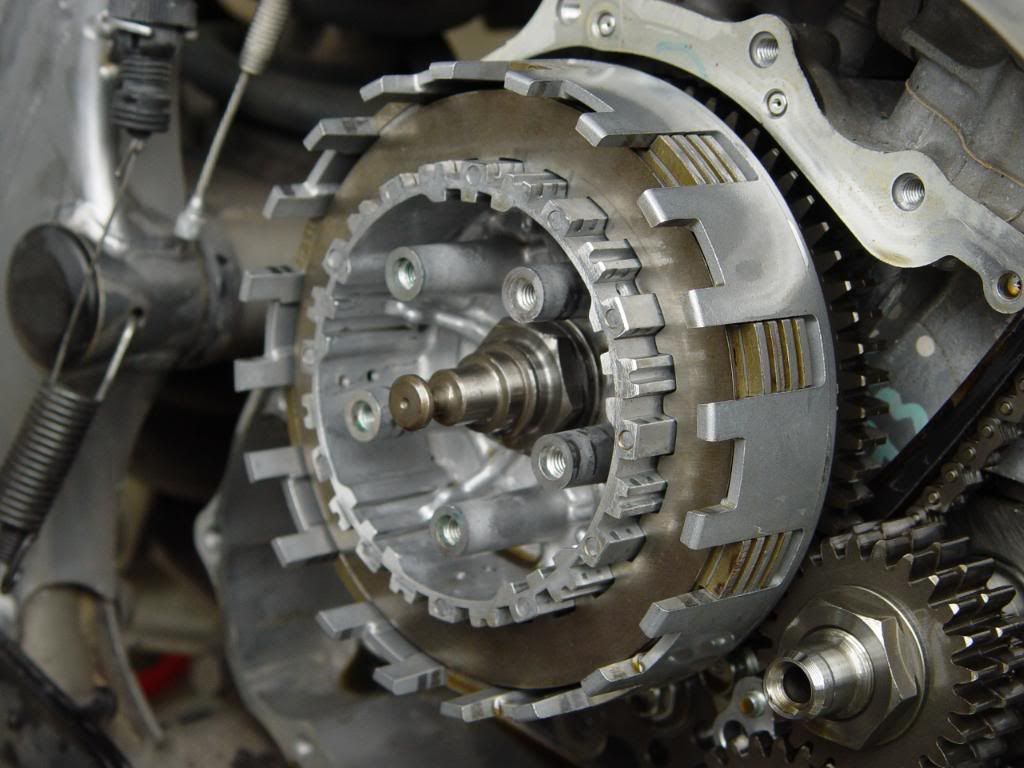

todos o discos e espaçadores removidos

Informações importantes:

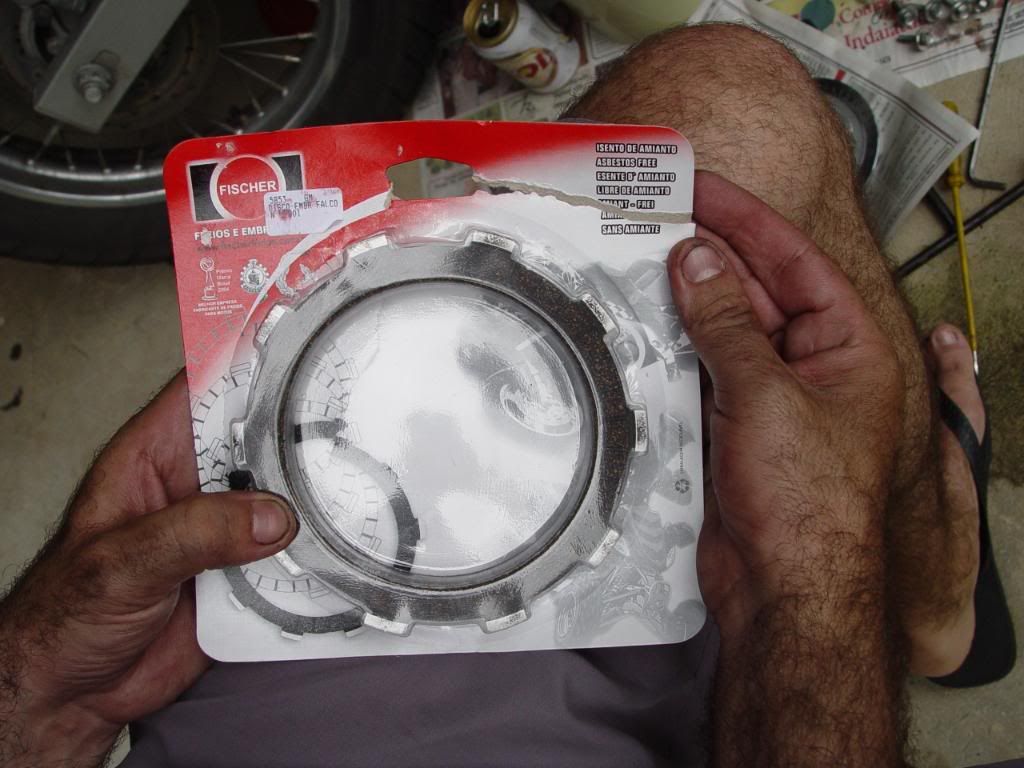

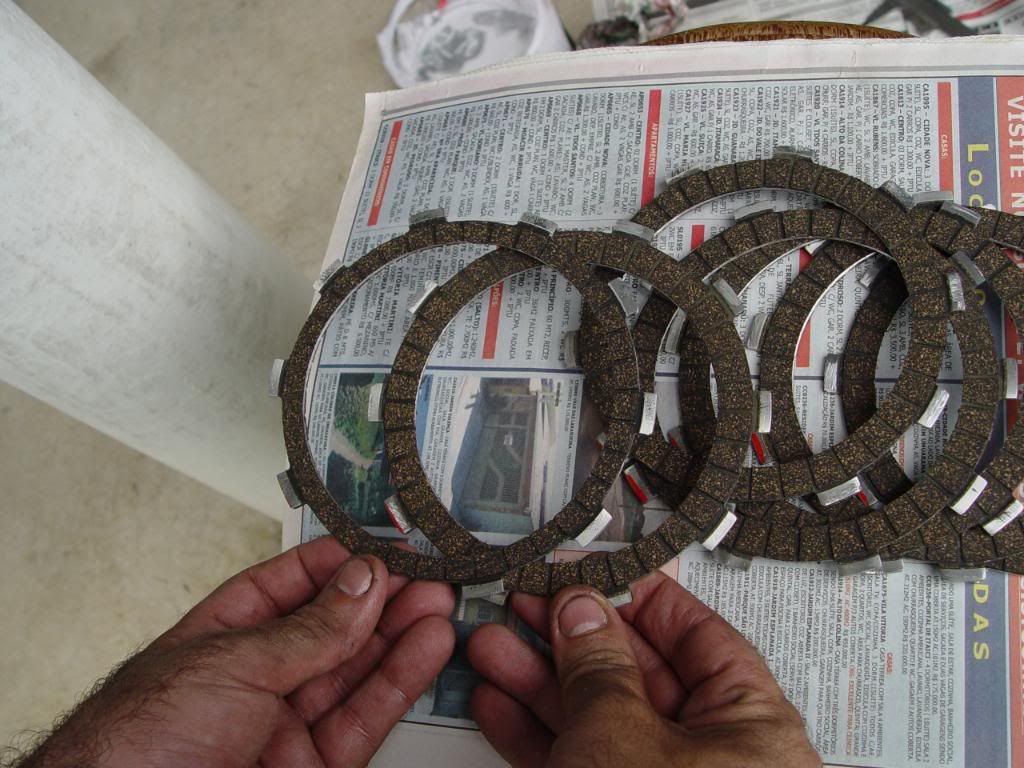

os discos novos

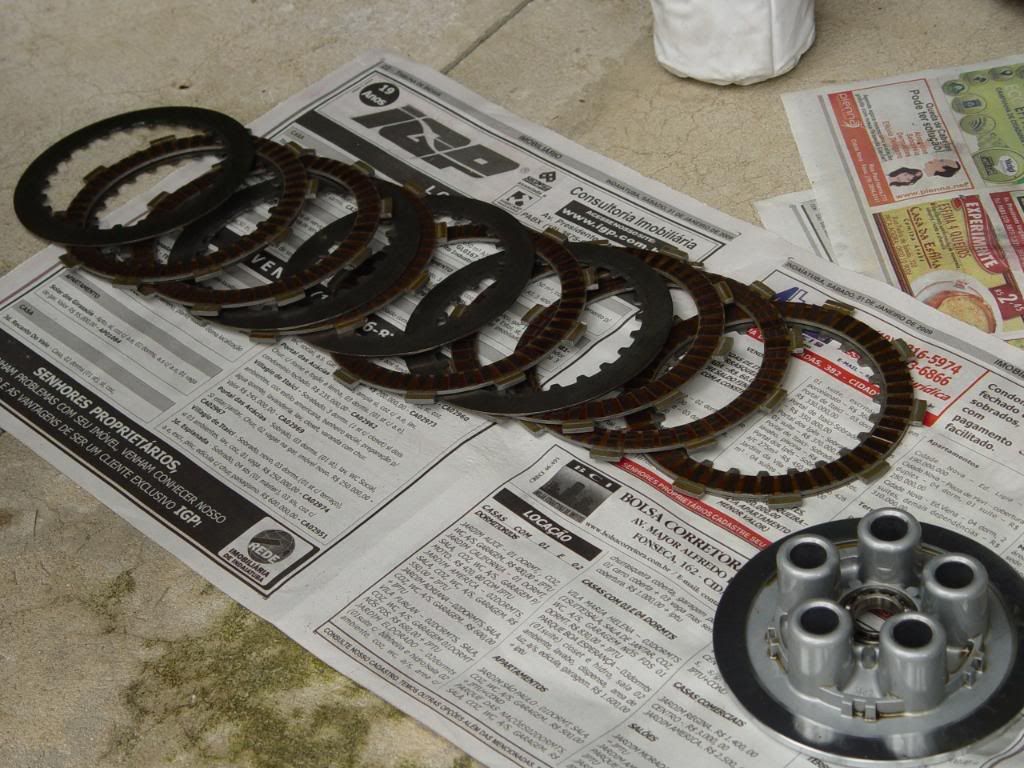

note que temos um disco diferente os demais, ele será o primeiro a ser montado

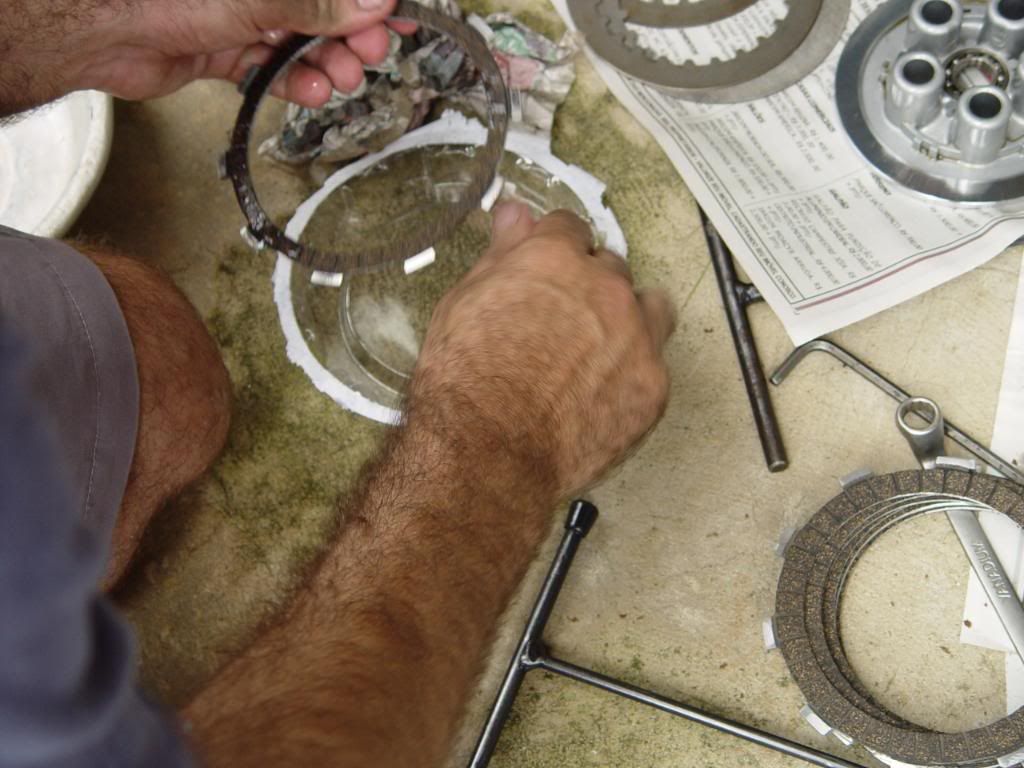

após remover da embalagem, mergulhe os discos em um pouco e oleo (novo)

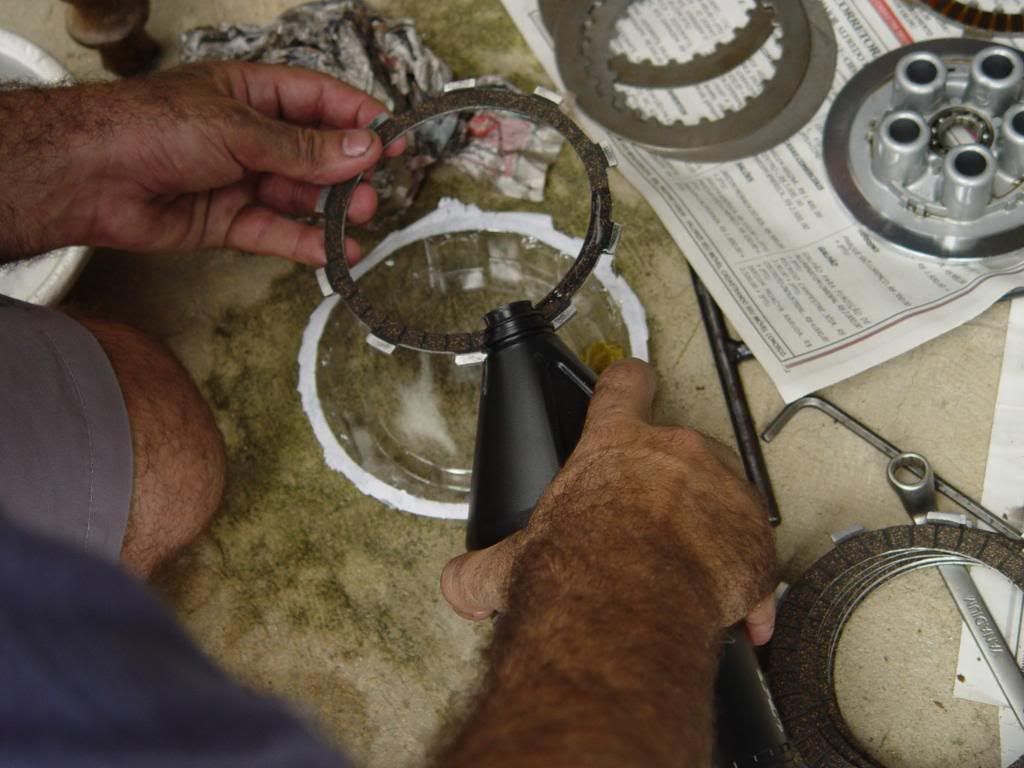

lubrifique bem os discos

montando os discos

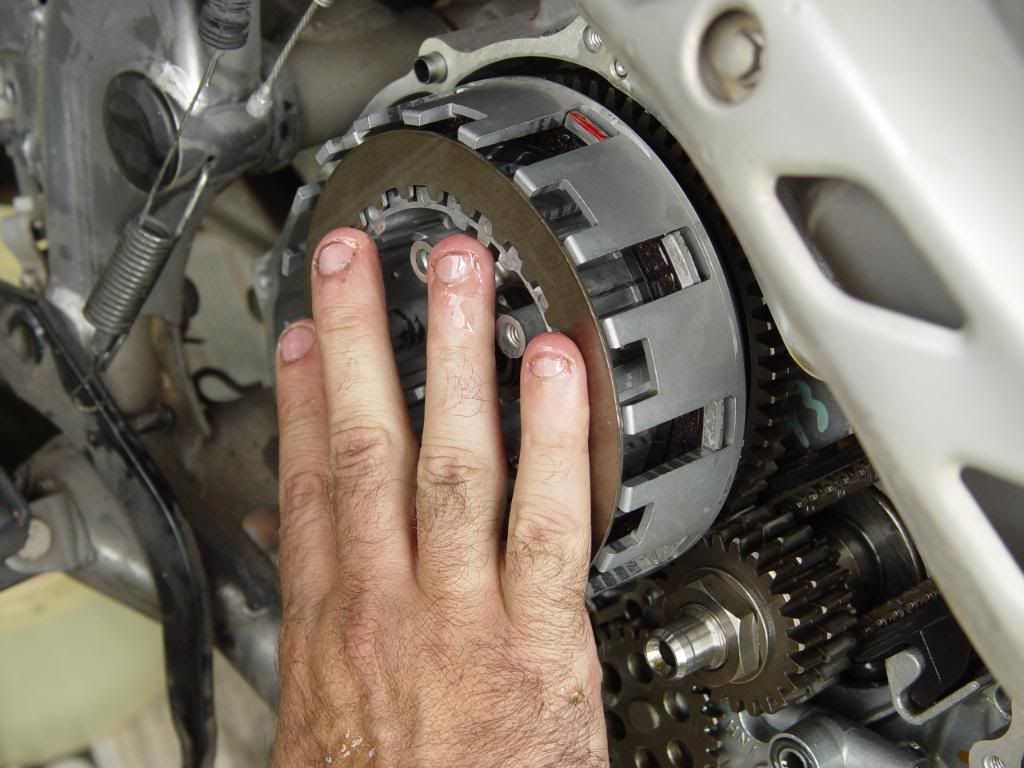

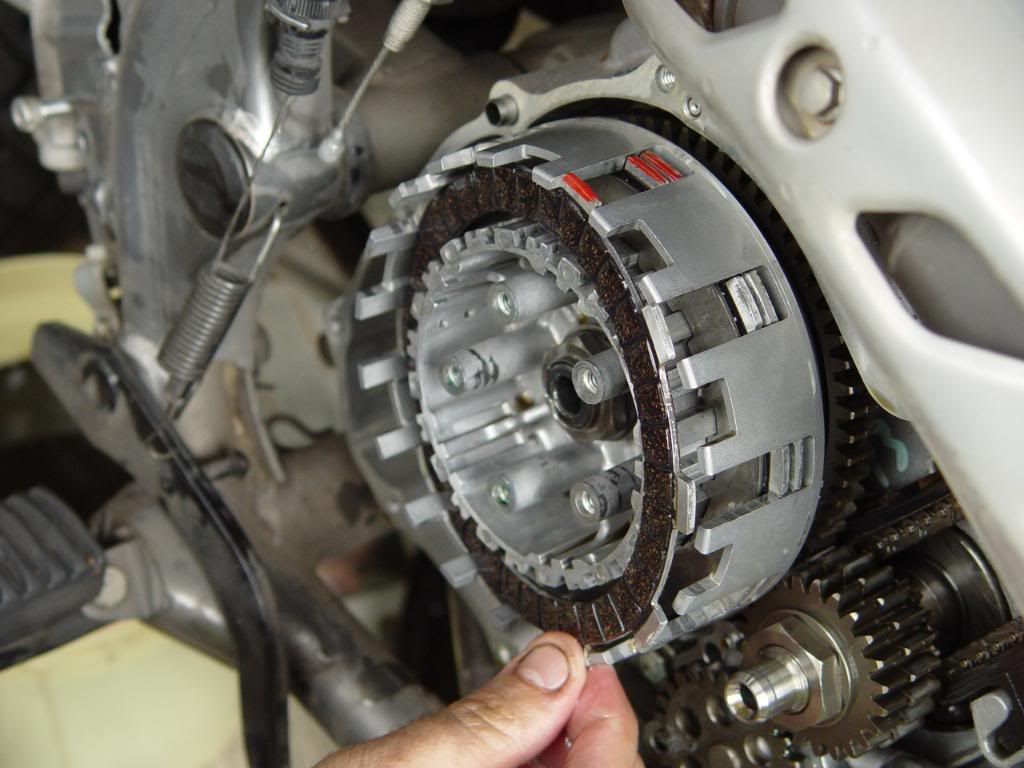

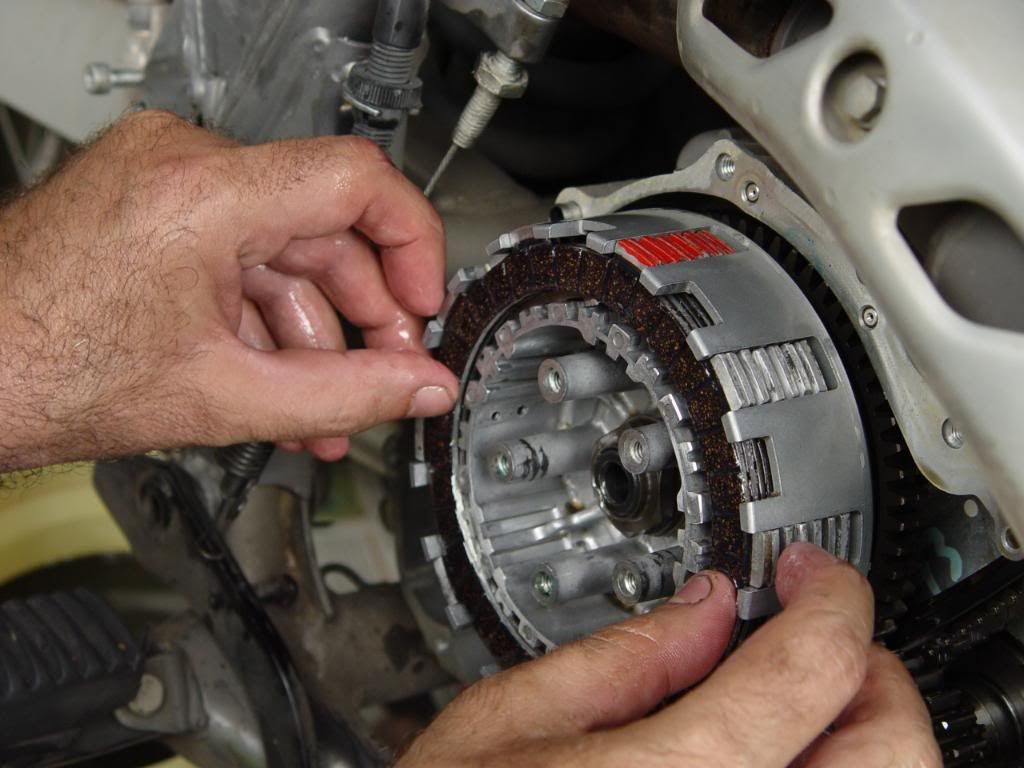

o primeiro disco a ser montado é o disco B, aquele que é diferente de todos, importante observar a marca de tinta, pois todas a marcas devem estar alinhadas

ao montar o espaçadores note que um dos lados tem o canto arredonado e outro liso, a parte arredondada fica voltado para o lado de dentro

complete a sequencia (com ou sem trema)  rit50

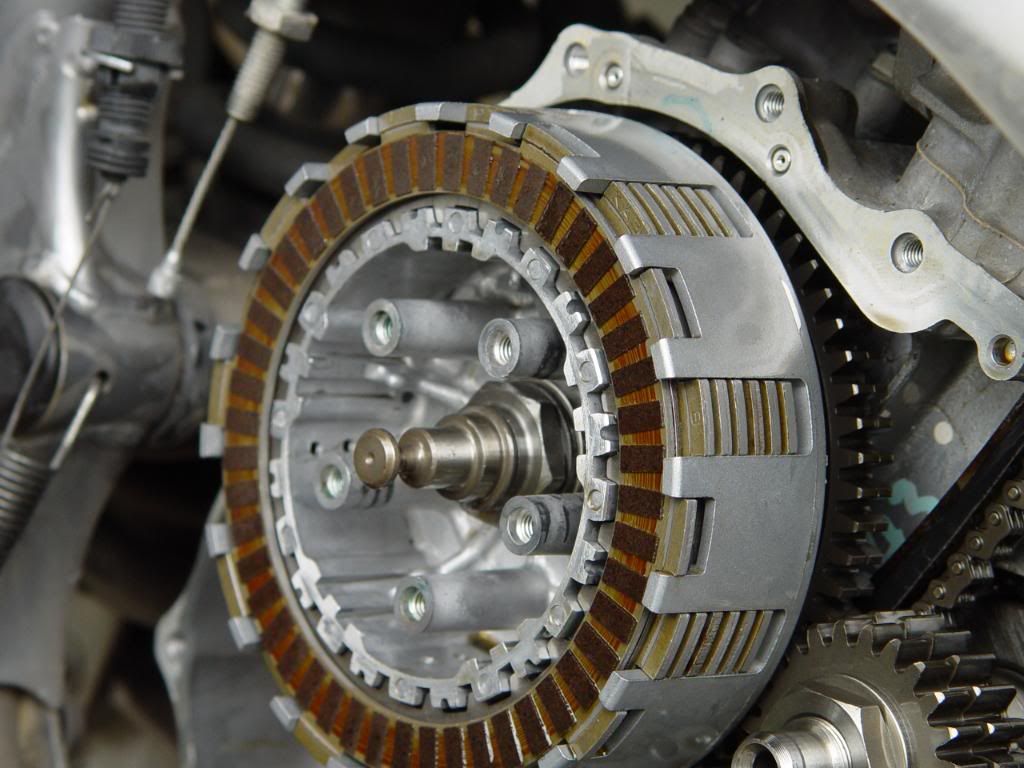

ultimo disco posição diferente dos demais

montando o acionador da alavanca de embreagem

« Última modificação: Fevereiro 28, 2009, 02:55:45 am por Flavildo »


Flavildo
Liberdade acima de tudo
RX125 (1980) / DT180 (1982) / XL250R (1983) / Agrale Elefant 27.5 (1987) / Falcon (2000) / Falcon (2008) / XT660R (2007) / F800GS (2012) / F800GS Thophy

Offline F L A V I L D O

  • Ironbutt do FOL
  • ******
  • Mensagens: 13.122
  • Sexo: Masculino
  • Guarulhos - SP
Re: Tutorial - Troca dos discos de Embreagem
« Resposta #1 Online: Fevereiro 27, 2009, 06:58:27 pm »
monte o platô da embreagem


posicione as molas


coloque os parafusos e de um  breve aperto,



agora de aperto final, cuidado para não apertar de mais e espanar a rosca, porem certifique que estejam apertados (use um torquimetro  0,9Nm)

pronto a embreagem esta montada  ieba
retire os pinos de guia


vamos a remoçao da junta da tampa lateral, com auxilio de um estilete remova o excesso da junta.
Cuidado! peça ajuda para não se acidentar


agora com uma furdeira e um disco de arame de aço remova o restante da junta


removida toda a junta lave a tampa para retirar as impurezas da junta

agora  seque a tampa para que seja montada no motor


remova a alavanca para remoção da agua



lubrifique a junta

posicione os pinos de guia da tampa


monte a tampa
faça com que a alavanca se encaixe no pino acionador da embreagem, movimentando a alavanca para que se encaixe perfeitamente

posicione os parafusos

Calma! vc não guardou a ordem um os parafusos se misturarm
coloque nos furos e veja que os parafusos ficaram aproximadamente 10mm para fora se estiverem no furo correto

de um pré-aperto nos parafusos, só então de o aperto final, sempre em "x",  esses parafusos não necessitam de um aperto extremo, pois espanam com facilidade porém a finalidade é apenas garantir a vedaçao para que vaze óleo

monte os tubos de oleo e os drenos retirados no inicio



monte o filtro novo e coloque a tampa


monte o cilindro do freio traseiro

as molas


prenda o cabo da embreagem aperte as porcas do cabo
verifique se não sobrou nenhum parafuso rit50 rit50 (se sorou fudeu..  calada1)
inclusive os do dreno do oleo

abasteça o reservatório com óleo 2 litros, pois vc usou um pouco para lubrificar a junta e os discos e como o filtro de óleo foi trocado .

ajuste o cabo da embreagem, ligue a moto, faça um teste, de um ajuste fino no cabo se necessário pelo parafuso de ajuste no manete.

Ufá


pronto, desculpem o longo texto...

com certeza devem aparecer dúvidas, na medida do possivel vamos respondendo  :thumleft:

agradecimentos :
André BB
Fecker
Konishi
Everton Batera
e toda agalera que se reuniu para o Churrasmeca

Abraços

Flavildo
